防腐伴熱采樣復合管
耐腐伴熱采樣復合管是環保監測系統中的重要部件，它是由一組耐腐高性能樹脂導管輔以自限溫伴熱帶以及補償線纜組成內芯，外加保溫層，后敷以阻燃聚乙烯（PE）保護外套復合而成。自限溫伴熱帶的自動限溫功能
- 質量穩定：實行全過程質量監控，一絲不茍，全面檢測！
- 合理的價格：有效的內部成本控制，減少開支，為客戶服務！
- 快速交貨：完善的生產線，充足的庫存，縮短交貨時間！
- 電話：18949533508
- 傳真：0553-7477757
- 郵箱：624287158@qq.com
產品介紹
耐腐伴熱采樣復合管是環保監測系統中的重要部件，它是由一組耐腐高性能樹脂導管輔以自限溫伴熱帶以及補償線纜組成內芯，外加保溫層，zui后敷以阻燃聚乙烯（PE）保護外套復合而成。
自限溫伴熱帶的自動限溫功能，可以保障采樣管內維持一定的溫度，從而盡可能保保障采集樣品與初始值保持一致，zui終保障環保監測系統連續、正確地采集樣氣。
根據采集樣氣的成份、溫度等實際情況，耐腐伴熱采樣復合管中采樣導管可以選用不同的材質,如PFA（四氟乙烯與全氟烷基醚共聚物）、FEP(四氟乙烯和六氟丙烯共聚物)、PVDF（聚偏二氟乙烯）、PE（阻燃聚乙烯）、尼龍610等等。伴熱帶可以選用中、低、高溫度伴熱帶，還可以根據用戶要求添加補償導線、電源線等 。

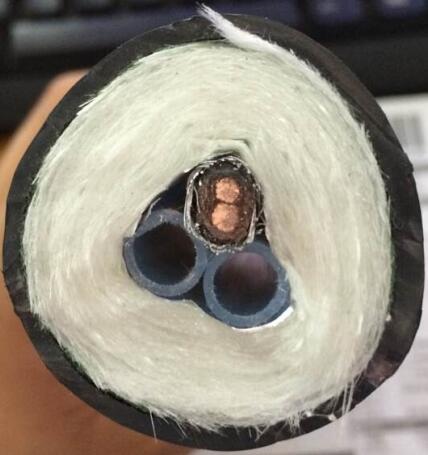

耐腐伴熱采樣復合管是由多種器件組合而成的一個復合體，在有限的截面上組合了多個系統。
●采樣系統：可組合多種類型、材質的采樣管：Teflon PFA、FEP、PE、尼龍610、12、銅管、316SS、304SS等。
●熱工系統：有效絕熱、阻燃和質輕的保溫層; 自動限溫的伴熱電纜或恒功率伴熱電纜。
●供電系統：可配備儀表信號電纜、補償電纜和控制電纜滿足儀表顯示監控用。
●安全系統：適應不同的工藝條件，將各系統用鋁箔或金屬絲網屏蔽隔離，達到防火安全，防靜電、電磁屏蔽的作用，有的加防水膜和增強阻燃、防紫外線的護套。多元系統的組合，集多功能于一體，使繁雜的工程簡捷化。 對于遠程工作和系統的遠程診斷起到良好的保障作用。 伴熱系統使管內氣體不冷凝，保持在露點以上測量，故測量精度可以得到保障,為中央集中控制計算機化創造了條件。增強外護套可以防止交叉和因其它因素的損壞。

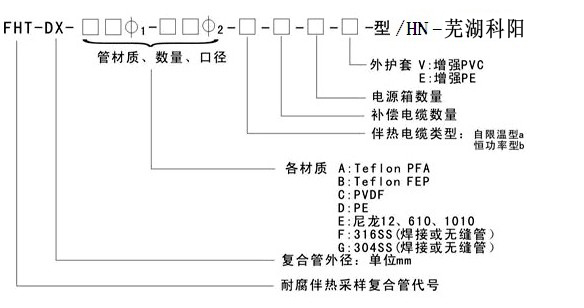

典型型號介紹
FHT-D45-B3Φ9.5-2Φ6.5-a-1-3-E型
式中：
FHT-耐腐伴熱采樣復合管
D45-復合管的外徑
B3Φ9.5-2-Φ6.5-用Teflon FEP制成3根Φ9.5，2根Φ6.5 的采樣管
a-自限溫型伴熱電纜
1-儀表補償電纜1根
3-電源電纜 3根
E-外護套材料：增強聚乙烯
序號 | 剖面簡圖 | 型號結構 | 序號 | 剖面簡圖 | 型號結構 |
1 |
| FHT-D42-A1Φ6-b-0-0-E ①外徑42mm ②采樣管1根Φ6 材質Teflon PFA ③恒功率電熱帶1根 HBL2-J3-40 40-60W/m220V ④外護套增強PE | 4 |
| FHT-D42-B2Φ8-a-0-0-V ①外徑42mm ②采樣管2根Φ8 材質Teflon FEP 其中1根用作反吹掃 ③自控溫電熱帶1根 60GBR2-P 60W/m220V ④外護套增強PVC |
2 |
| FHT-D42-A5Φ6-a-0-0-E ①外徑42mm ②采樣管5根Φ6 材質Teflon PFA ③自控溫電熱帶1根 25DBR2-P 25W/m220V ④外護套增強PE | 5 |
| FHT-D45-B3Φ9.5-2Φ6.5-a-1-3-E ①外徑45mm ②采樣管5根 材質Teflon FEP 3根Φ9.5，2根Φ6.5 ③自控溫電熱帶一根 60GBR2-P 60W/m220V ④補償電纜1根 ⑤電源電纜3根 ⑥外護套增強PE |
3 |
| FHT-D45-B2Φ8-1Φ6-a-1-0-v ①外徑45mm ②采樣管3根材質Teflon FEP 2根Φ8，1根Φ6 ③自控溫電熱帶1根 60GBR2-P 60W/m220V ④補償電纜1根 ⑤外護套增強PVC | 6 |
| FHT-D42-A1Φ6-a-0-0-V ①外徑42mm ②采樣管1根Φ6 材質Teflon PFA ③自控溫電熱帶1根 60GBR2-P 60W/m220V 工作電壓220VAC，維持溫度100至120℃ ④外護套增強PVC |
產品的技術參數
① 電氣指標
（1）自限溫伴熱帶的標準功率25W/m（10℃時的功率）
（2）額定電壓：220VAC
（3）zui大加熱長度100～150m
（4）配備斷路器 電流值30A~60A
（5）伴熱系統一個回路
② 熱工指標
（1）在-20℃環境溫度，15m/s風速情況下，管內保持溫度40～50℃。
（2）采樣管可耐各種酸、堿介質腐蝕，耐壓強度1.0Mpa不泄漏。
（3）采樣管可在<200℃溫度下長期工作。
③ 安裝指標
（1）復合管的zui小曲率半徑 0.5m
（2）zui大連續長度 100～150m
（3）zui低安裝溫度 -10℃（在-30℃～-40℃時采取適當措施）
（4）zui小固定距離：垂直方向5m，水平方向2m
注：施工時嚴禁扭曲及地面拖行，管頭護套只允許在安裝接點時拆開。
電伴熱產品的選型、設計和具體要求請來電咨詢。蕪湖科陽二十年老廠，實力雄厚、品質優良、資質齊全、業績眾多、歡迎合作！
