管道電伴熱的選型和計算
一、管道電伴熱選型
根據實際需求和安裝條件，選擇合適的電伴熱帶型號和長度，這通常涉及到電伴熱帶的功率配比和現場安裝需求的匹配，綜合考慮各種因素，如適用性、經濟性、供電條件等，具體方法如下。
1.根據管道維持溫度及偶然性的zui高操作溫度，選用zui高維持溫度高于它的電伴熱產品。
2.根據供電條件、電網負荷及管道長度，確定電伴熱方案和電伴熱產品類別。如自限溫伴熱帶、恒功率伴熱帶、鎧裝MI加熱電纜等。

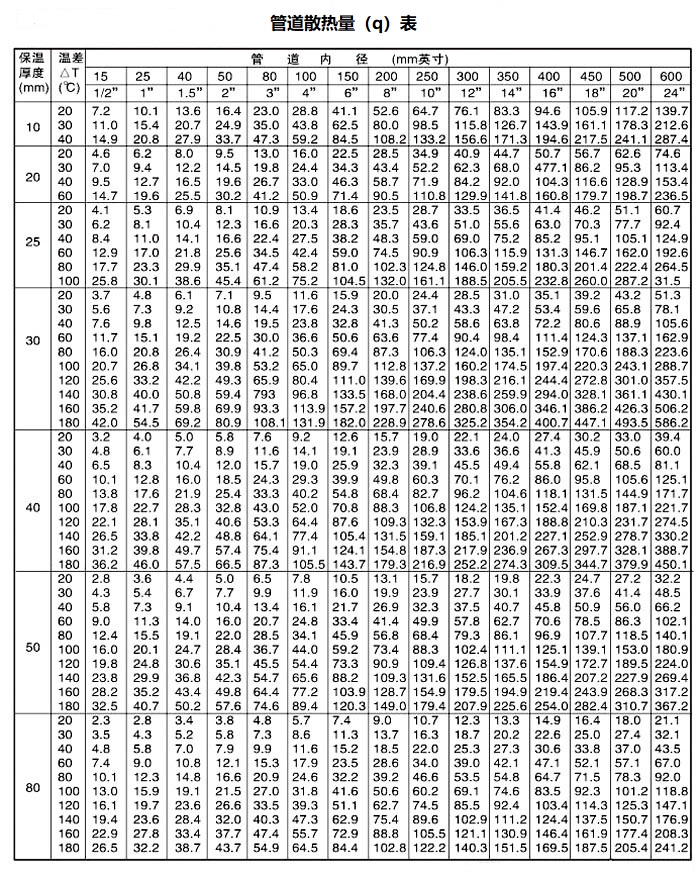

3.根據管道單位長度的散熱量或容器單位面積的散熱量，確定所需電伴熱產品的單位功率和長度。
4.根據不同的適用環境來確定所需電伴熱產品型號。一般情況下，可選用普通型。防爆場合建議選用防爆加強型。埋地或有腐蝕性物質的場所應選用防腐加強型。
二、電伴熱帶功率和長度
根據散熱量及介質維持溫度選擇相應的電伴熱帶，其zui高維持溫度須高于介質溫度，單位長度熱損失大于電伴熱帶額定功率時（即比值大于1時），可用以下方法來修正。

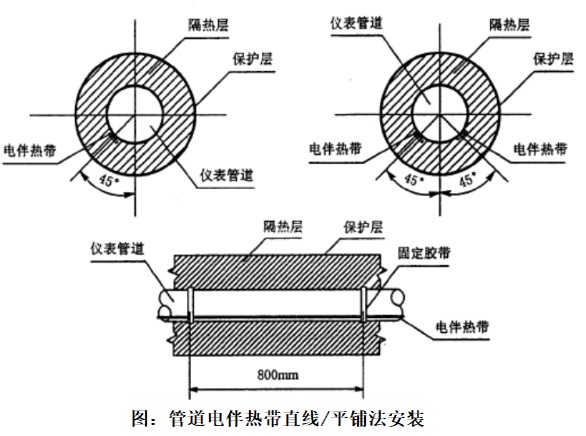

1.當比值大于1.5時，采用直線/平鋪法。即兩根或更多的平行電伴熱帶敷設，電伴熱帶長度為管道長度×根數。

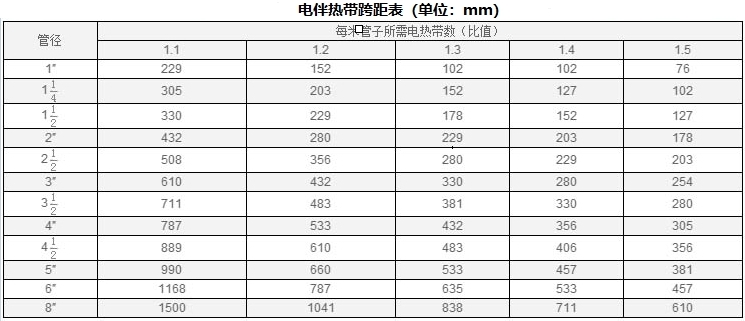

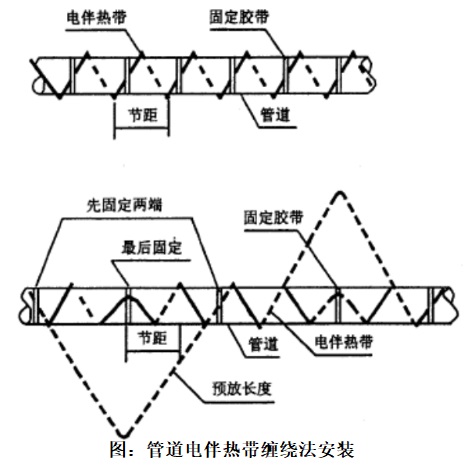

2.當比值在1.1-1.5時，采用卷繞/纏繞法。根據熱損失與電伴熱帶功率的比值計算。查電伴熱帶跨距表（見下表），得到卷繞的節距，并按此敷設，電伴熱帶長度為管道長度×比值。
如用此方法，應先求出熱損失對電伴熱帶發熱功率的比值。如在2"管道散熱量/熱損失是24w/m，而電伴熱帶功率20w/m，則比值=24/20是1.2倍。查電伴熱帶跨距表可知，2"管道上間距為280mm的這種繞法能滿足管道的熱損失。
3.變更保溫材料或厚度。除上面的兩種方法外，還可采取增加保溫層厚度或采取導熱系數較低的保溫材料等措施彌補。
4.考慮法蘭、彎頭、管道金屬托架熱損失所需的電伴熱帶長度，預留供電電源和中間接線盒接線的長度。法蘭一般加上2倍的管徑長度，彎頭加上1.5倍的管徑長度，管道金屬托架上加3-5倍的管徑長度，預留電源接線長度一般為1米，中間接線盒預留約0.5米。
綜上可知，伴熱管道所需的電伴熱帶長度和各種附件所需電伴熱帶長度的總和，就是整個電伴熱系統所需電伴熱帶的總長度。
