管道散熱量計算
一、確定被伴熱管道的工藝參數
電伴熱帶安裝前，需要根據現場的實際情況和要求，計算、設計相關防凍保溫方案。設計出準確的方案，需要各項參數支持。被伴熱介質的維持溫度Tw，管道直徑d，罐體表面積S，保溫材質與厚度δ，電伴熱帶使用地區zui低環境溫度（Th），安裝環境（如：埋地管道，室內還是室外等）。算出管道中的介質需要維持的溫度（Tw），與伴熱帶使用地區環境zui低溫度（Th）的差，用△T表示，公式為：△T=Tw-TH。
二、被伴熱管道的散熱量計算
管道散熱量計算公式：Q=q×f×e×h
Q表示管道需求的伴熱量

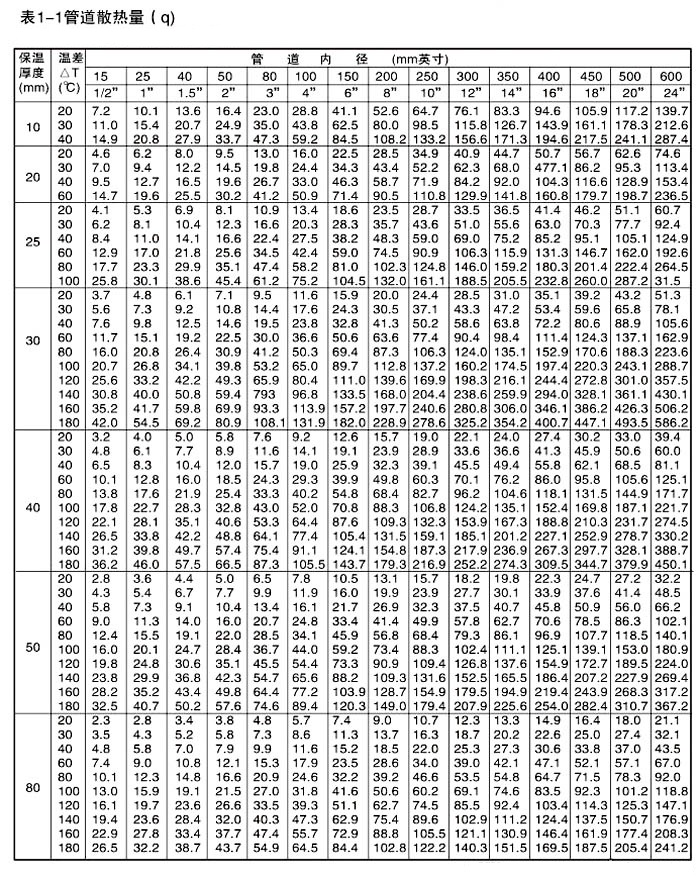

q表示基準單位的管道散熱量（根據保溫材料厚度、溫差、管道尺寸等參數，查下表1-1）

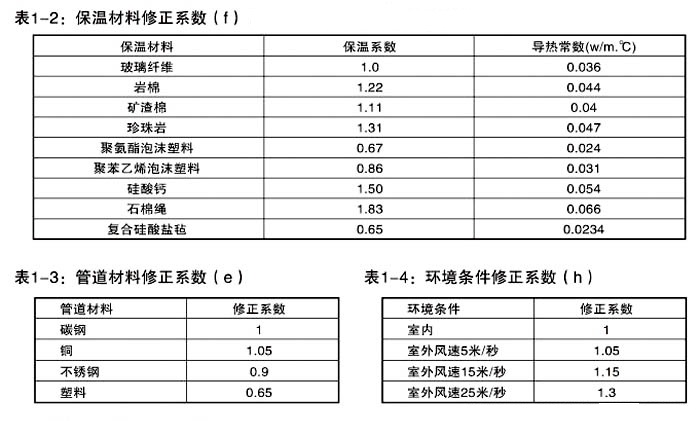

f表示保溫材料修正系數（查下表1-2）
e表示管道材料修正系數（查下表1-3）
h表示環境條件修正系數（查下表1-4）
三、管道伴熱量計算示例
化學介質輸送（不銹鋼）管道，管徑為4"，保溫層為聚氨酯泡沫塑料，外保溫層厚度為20mm，管道中的化學介質需要維持溫度為15℃，冬季zui低氣溫是-25℃，室外環境平均風速為15m/s，計算每米管道伴熱量。
△T=Tw-TH=15℃-（-25℃）=40℃
查下表1-1：管徑為4"，外保溫層厚度20mm，溫差△T=40℃，查表得q=33w/m
查下表1-2：保溫層材質為聚氨酯泡沫塑料，其保溫系數f=0.67
查下表1-3：管道材質為不銹鋼，其修正系數e=0.9
查下表1-4：室外環境平均風速為15m/s的修正系數h=1.15
將以上各項參數代入公式（Q=q×f×e×h），
計算得出被伴熱管道需要的伴熱量Q=33×0.67×0.9×1.15=22.88w/m。
四、管道閥體散熱量計算
閘閥散熱量通常是相連口徑管道每米熱損失的1.22倍，球閥為0.7倍，蝶形閥或節流閥為0.5倍，浮式球閥為0.6倍。
例如：將Q=22.88w/m乘以閥體的熱損失倍數即可。
五、各項參數對查表（表1-1、1-2、1-3、1-4）
